ジョイント

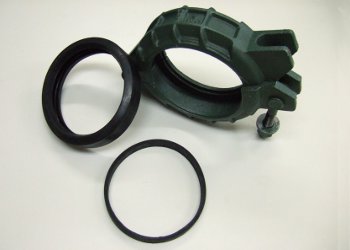

ジョイント ジョイントパッキン ボルトナットセット







ジョイント

ジョイント

※ジョイントには、パッキンが含まれております。

※右記以外のサイズもございますので、別途お問い合わせ下さい。

サイズ 規 格 寸       法

耐 圧

(Mpa)

重 量

(kg)

A B C
4B(100A) S-1 160 230 52 2.0 2.5
5B(125A) S-1 190 270 58 2.0 3.6
M-2 211 292 62 5.0 7.0
H-1 213 274 68 7.0 9.1
H-2 223 294 70 12.0 11.6
6B(150A) S-1 217 295 57 2.0 5.0
M-2 238 319 62 5.0 8.0
H-1 243 301 70 7.0 11.7
H-2 253 330 72 12.0 15.3
7B(175A) S-1 245 322 56 2.0 5.9
M-2 271 368 68 5.0 10.0
8B(200A) S-1 286 369 62 2.0 7.4
M-2 300 398 70 5.0 13.0
H-1 309 378 82 7.0 19.2
H-2 319 432 84 12.0 29.9

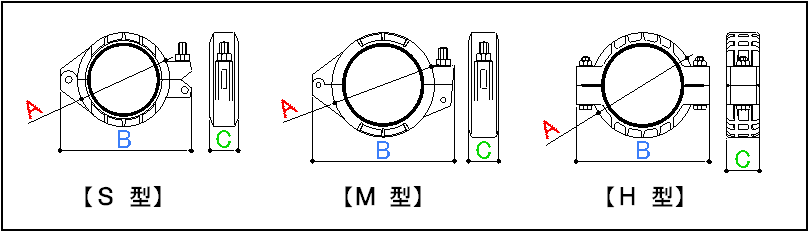

図面



↑ページトップへ




ジョイントパッキン

パッキン
サイズ 規 格 品       名
4B(100A) S

S-1 / ブーム用 / NBR / インナー

5B(125A) S

S-1 / ブーム用 / NBR / インナー

M

M-2

H

H-1 / H-2

6B(150A) S

S-1

M

M-2

H

H-1 / H-2

7B(175A) S

S-1

M

M-2

8B(200A) S

S-1

M

M-0 / M-2

H

H



↑ページトップへ




ボルトナットセット

【 セット内容 】
①ボルト × 1 ②ワッシャー × 1
③ピン × 1 ④ワリピン × 1
サイズ 規 格 ボルト寸法
4B(100A) S-1 W1/2 × 98
5B(125A) S-1 W5/8 × 120
M-2 W3/4 × 130
6B(150A) S-1 W5/8 × 128
M-2 W3/4 × 130
7B(175A) S-1 W5/8 × 128
M-2 W1 × 140
8B(200A) S-1 W3/4 × 132
M-2 W1 × 140

※セット販売のみ
