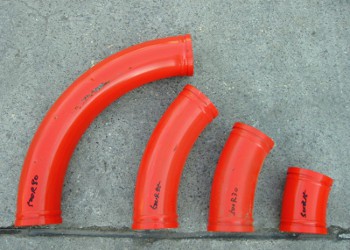

ベンド管



4B(100A) 5B(125A) 6B(150A)
  SxS

  SxS

  MxM

  HxH

  SxS

  MxM



 4B(100A)

ベンド管



寸法

仕様 寸        法

重量

(kg)

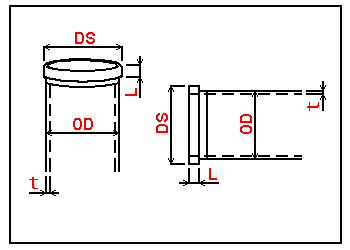

Ds L OD(外径) t(肉厚) 半径(R) 角度
SxS 122.0 16.0 114.3 4.5 350R+500L 90°

14.0

350R 90°

7.0

60°

5.5

45°

4.0

30°

3.5

15°

2.5

500R 90°

10.0

60°

7.0

45°

5.0

30°

4.0

15°

2.5

↑ページトップへ




 5B(125A)

ベンド管



寸法

仕様 寸        法

重量

(kg)

Ds L OD(外径) t(肉厚) 半径(R) 角度
SxS 148.0 16.0 139.8 4.5 350R+500L 90°

15.0

350R 90°

9.0

60°

7.0

45°

4.5

30°

3.5

15°

3.0

500R 90°

12.5

60°

8.0

45°

6.5

30°

4.5

15°

3.0

1000R 90°

24.0

60°

17.0

45°

12.5

30°

9.5

15°

5.5

MxM 157.0 17.0 139.8 4.5 350R 90°

9.0

60°

7.0

45°

4.5

30°

3.5

15°

3.0

500R 90°

12.5

60°

8.0

45°

6.5

30°

4.5

15°

3.0

1000R 90°

24.0

60°

17.0

45°

12.5

30°

9.5

15°

5.5

HxH 165.0 21.0 139.8 4.5 500R 90°

12.5

60°

8.0

45°

6.5

30°

4.5

15°

3.0

1000R 90°

24.0

60°

17.0

45°

12.5

30°

9.5

15°

5.5

6.6 500R 90°

17.0

60°

11.0

45°

8.0

30°

6.0

15°

4.0

1000R 90°

33.0

60°

23.0

45°

17.0

30°

8.0

15°

5.5

↑ページトップへ




 6B(150A)

ベンド管



寸法

仕様 寸        法

重量

(kg)

Ds L OD(外径) t(肉厚) 半径(R) 角度
SxS 174.5 17.0 165.2 5.0 500R 90°

17.0

60°

12.0

45°

9.0

30°

7.0

15°

4.5

1000R 90°

33.0

60°

22.0

45°

17.5

30°

12.0

15°

7.0

MxM 183.0 17.0 165.2 5.0 500R 90°

17.0

60°

12.0

45°

9.0

30°

7.0

15°

4.5

1000R 90°

33.0

60°

22.0

45°

17.5

30°

12.0

15°

7.0

↑ページトップへ
